立式布線機VL

零售價

0.0

元

市場價

0.0

元

浏覽量:

1008

産品編号

數量

-

+

庫存:

所屬分類

返回列表



1

資質文件資料下載

産品描述

參數

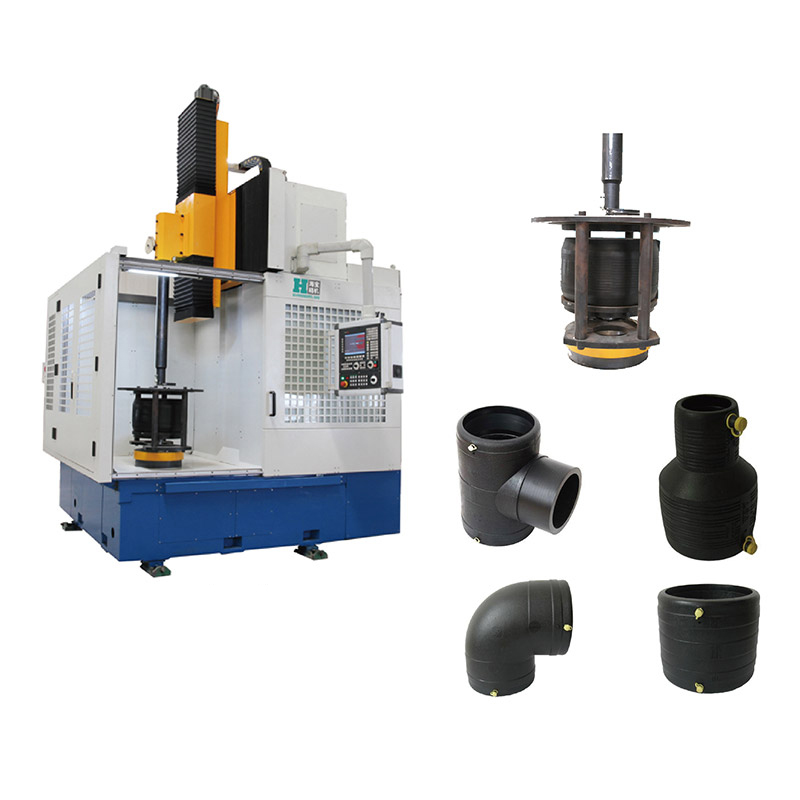

　　電熔管件布線機可對常規PE管件進行車削及布線,也可以加工異徑管件、彎頭管件及三通,據管件規格不同可采用單向布線或雙向布線

　　加工工藝介紹:将注塑管件手動裝入特殊設計的夾具裏,夾具固定在機床主軸上。刀具可沿X、Z兩個方向移動,加工分爲三個工序進行:粗車、布線、精車。刀具快速移動到工作表面，機床X、Z、C三軸插補運動，使刀具在工作表面留下連續的螺旋形線槽，銅電阻絲随之同步嵌入線槽，已翻起的材料随刀具運動回填，從而使電阻絲封閉在管道裏面，布線完成後再進行精車,以達到工作最終尺寸要求。

電熔管件布線機基本參數

類型

型号

加工範圍（mm）	套筒
	彎頭
	三通
	異徑接頭

主軸轉速（rpm）

X軸行程（mm）

Y軸行程（mm）

夾具最大外徑（mm）

主軸功率（KW）

總功率（KW）

尺寸（寬×高×深）（mm）

重量（kg）

立式結構
VL400	VL720	VL1200
180-400	180-900	180-1200
125-200	125-400	125-400
125-200	125-400	180-400
180-400	180-720	180-720
0-1100	0-700	0-500
430	1000	1300
650	1000	1000
750	1250	1700
30	30	37
50	60	70
2475×3200×2000	2960×4380×2500	3400×4355×3390
4500	7500	12000
